怎样区分电动机的极数(什么叫电机的极数)
发布时间:2022-11-23 11:11 浏览次数:0

电机的极数是电机每相的磁极数,极数对应转速。2极转速约为3000转/分,4极转速为1500转/分,6极转速为750转/分。

什么是电机的极数

三相异步电动机的“极数”是指定子磁场的磁极数。定子的不同连接方式可以形成定子磁场的不同磁极。所选电机的极数是由负载所需的转速决定的,电机的极数直接影响电机的转速。

电机转速=60f/p,即60倍电机频率除以电机极数。根据公式不难看出,级数越多,转速越低,极点越少,转速越高。

三相交流电机的每组线圈都会产生N、S磁极,每台电机每相的磁极数就是极数。因为磁极是成对出现的,所以电机里有2、4、6、8极。在我国,工频为50 Hz,2极同步转速为3000转/分,4极同步转速为1500转/分,6极同步转速为1000转/分,8极同步转速为750转/分。绕组来来去去形成一个回路,就是磁极对,就是磁极的意思。这些绕组在电流通过时会产生磁场,相应地会有磁极。电机的电流只与电机的电压和功率有关。

 电动机极数是怎么划分的

两极称为高速电机,四极为中速,六极为低速,八极以上称为超低速。

两级2800-3000转/分

四极杆1400-1500转/分

六档900-1000转/分

如果大于等于八极,则小于760转。

磁极的识别方法

1.看转速,比如1430转/分。实际同步转速为1500r,由转速公式确定:转速=时间(60s)次;频率(50HZ)除以磁极数,一个磁极对是两个极,由此可算出3000  1500=两个磁极对,即四极电机。

ba67409ab6704234af3224c7c26b934a?from=pc

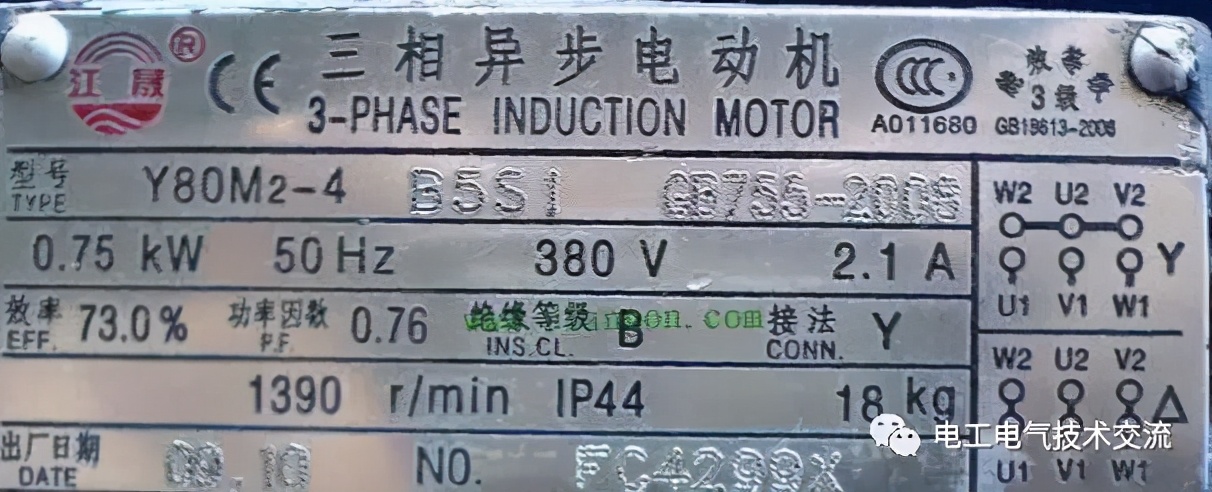

2.看型号更直接:比如电机型号为Y 80M- 4 Y 三相异步电机,其中三相异步电机的产品名称代码为YR为绕线式异步电机;YB为防爆异步电机;YQ是一种高起动转矩异步电动机。80支架中心高度(mm) M 支架长度代码4 磁极数。

3.异步电机以YB开头,鼠笼型YR,增安型YA,然后是中心高和极数,如YR400-4 560 6KV。为异步鼠笼式电机,中心高度400mm,极数4极,额定功率560KW,额定电压6KV。
