在Eplan软件中，电机电路的设计步骤如下：

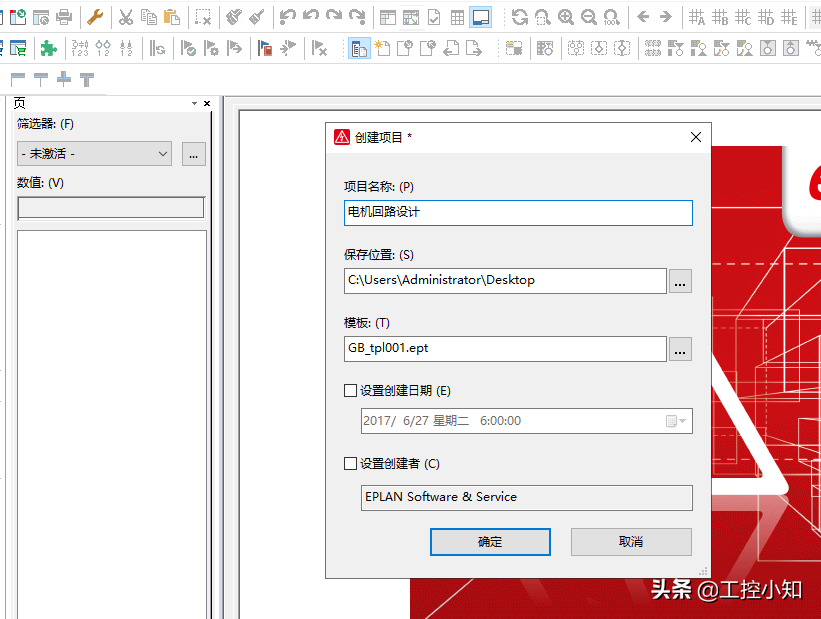

1.创建项目：项目名称为电机电路设计，如下图所示。

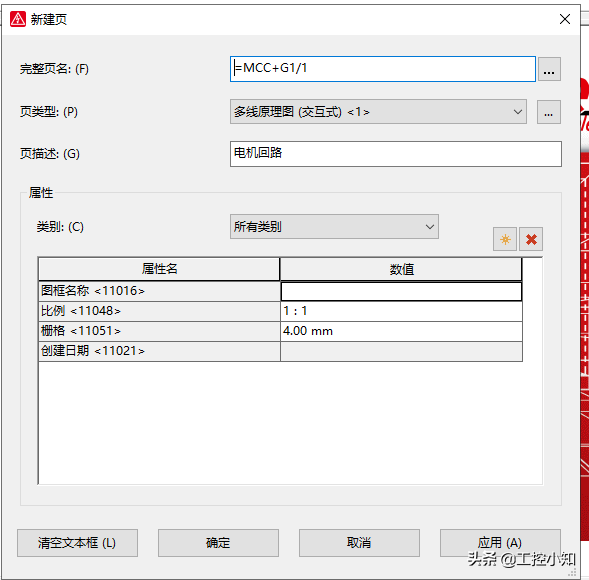

2.创建页面：页面描述为“电机电路”(顶层为MCC，位置为G1)，如下图所示。

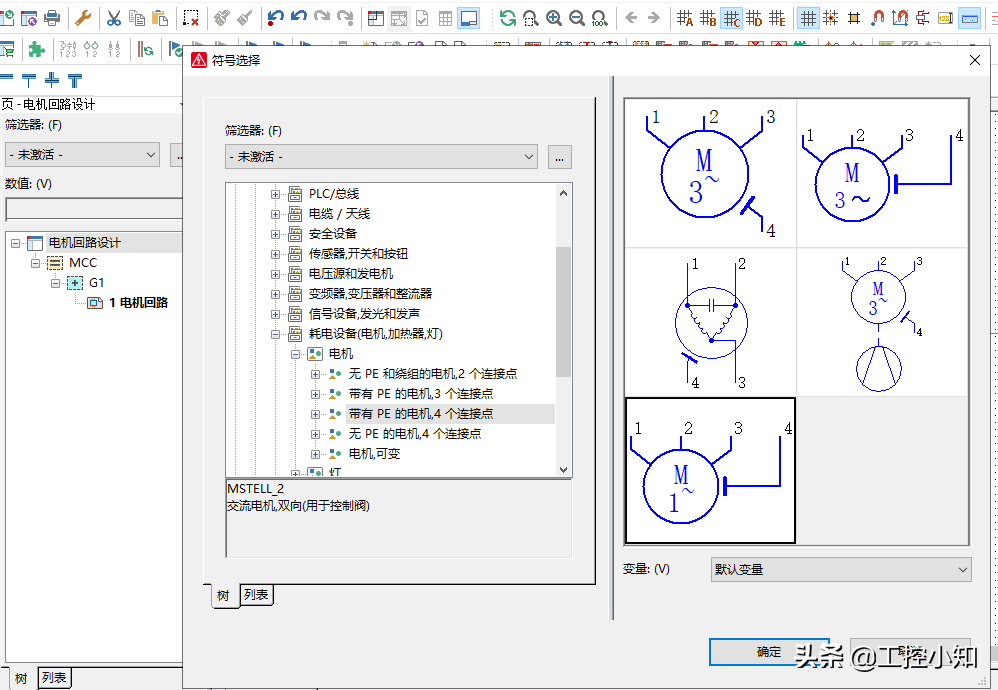

3.电机选择符号中的“电机与PE的四个连接点”，如下图所示。

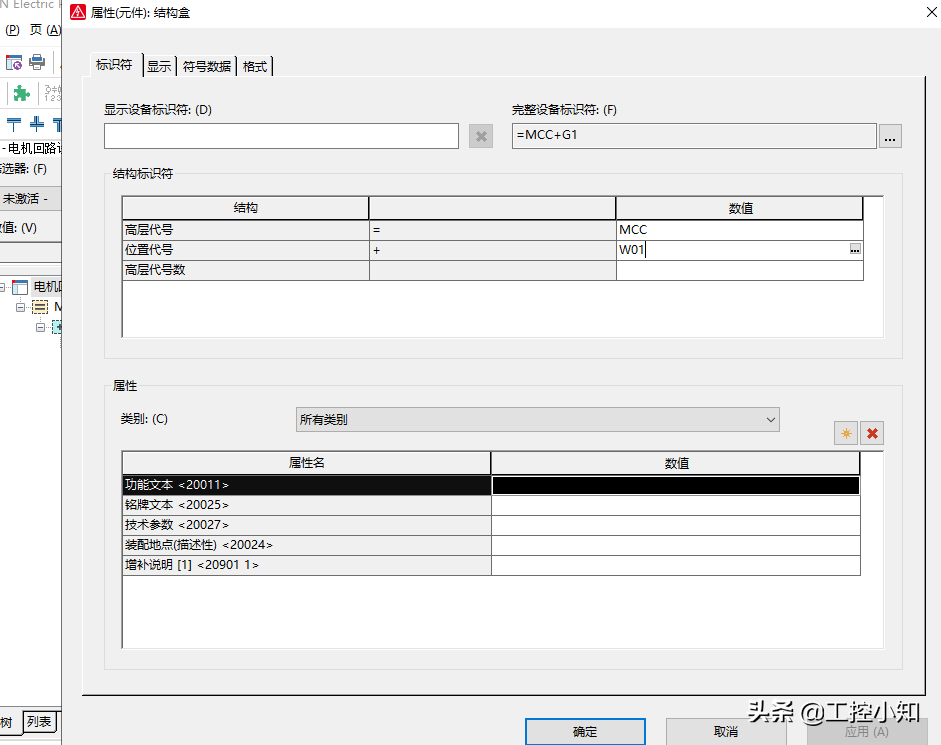

4.绘制电机结构框(位置代码W01)，如下图所示。

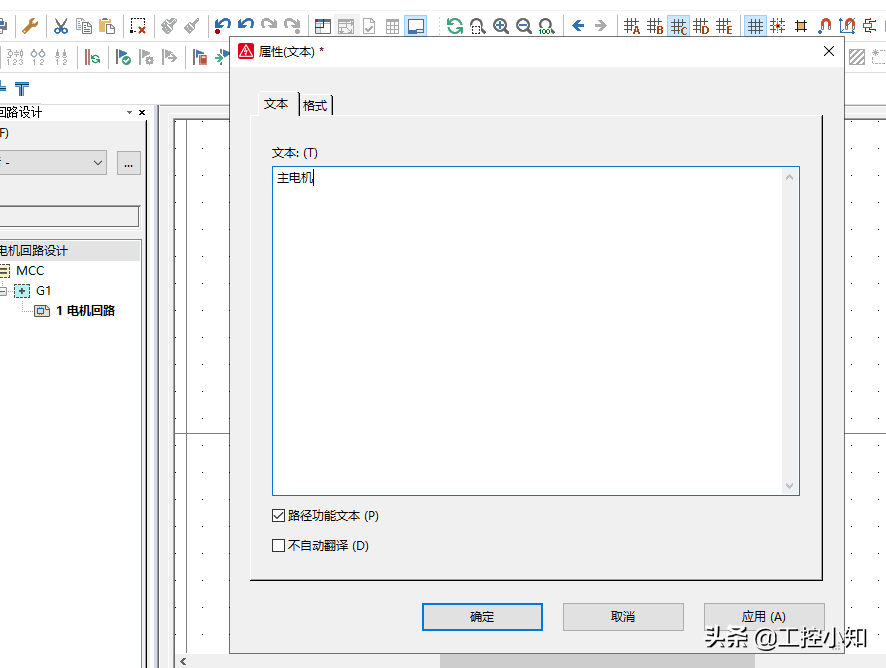

5.绘制路径功能文本(内容为“主电机”)，如下图所示。

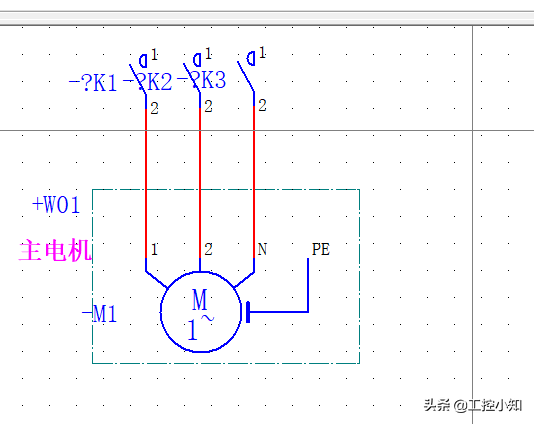

6.画出接触器的主触点，如下图所示。

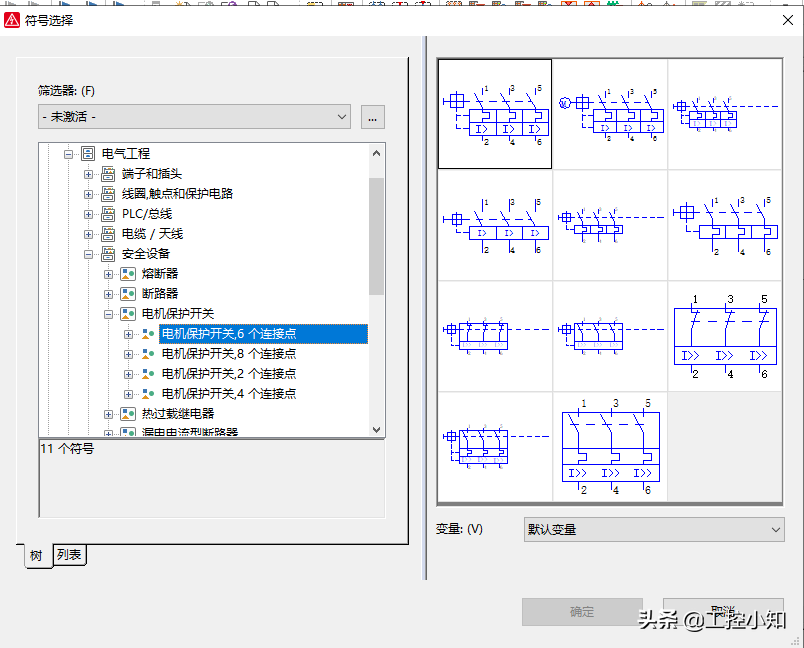

7.画出电机保护单元，在符号库中选择“电机保护开关，6个连接点”，如下图所示。

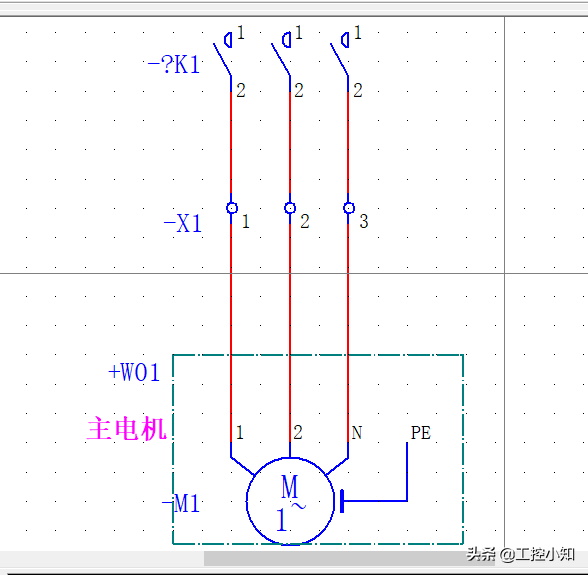

8.绘制端子，在符号库中选择“端子，2个连接点”，将其放置在接触器和电机之间。

今天《Eplan电气设计教程-电机回路设计》工控知识分享到这里。可以收藏使用。遇到问题或者听不懂可以私聊或者留言评论。
