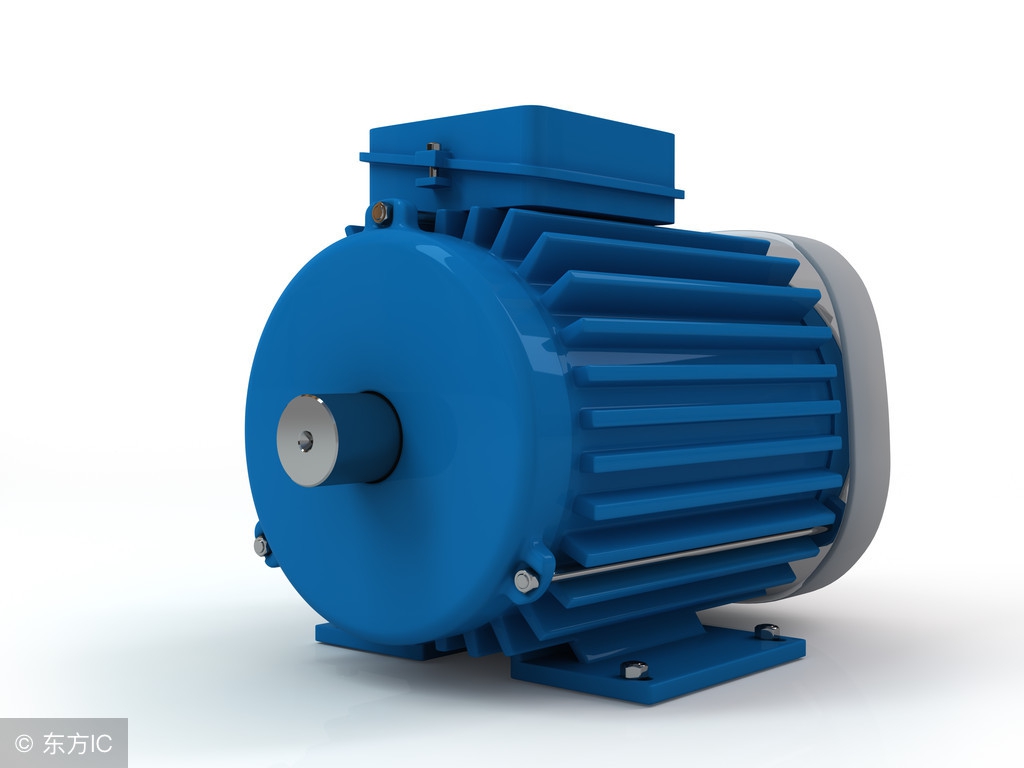

图一。三相笼型异步电动机

由于生产需要，一些机械设备通常会使用双速三相异步电动机，比如：提升机的慢升和快升，就是靠双速异步电动机工作来实现的。所谓双速异步电机就是一台电动机可以两个不同的速度运行。

所有运行的设备都会出现故障，可能是机械故障、电机故障或电气线路及其控制电路故障。应该仔细分析故障的具体方面。为了快速判断故障，我们需要了解楚-双速异步电动机是如何工作的及其相关的控制电路。

一、双速三相笼型异步电动机变速原理

众所周知，改变异步电动机的转速通常有三种方法：改变工频、改变转差率和改变磁极数。而三相笼型异步电机主要是通过改变磁极数来改变电机转速。

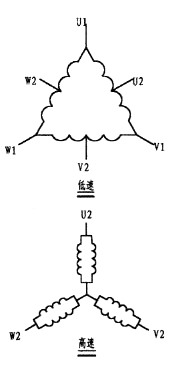

图二。双速异步电动机定子绕组/YY接线图

图3。双速异步电动机的运行控制电路

1.当电机低速工作时，将三相电源接入定子绕组的出线U1、V1、W1作为三角形连接顶点，其余三点U2、V2、W2留空。此时，电机的电子绕组连接成三角形。假设磁极为四级，同步转速为1500转/分。(速度计算公式：n=60f/p)

2.当电机高速工作时，将电机的三个出线端子U1、V1、W1连在一起，另外三个出线端子U2、V2、W2分别接在三相电源上。此时，电机绕组呈YY形连接，两极，同步转速为3000转/分。

二、双速电动机的运行控制

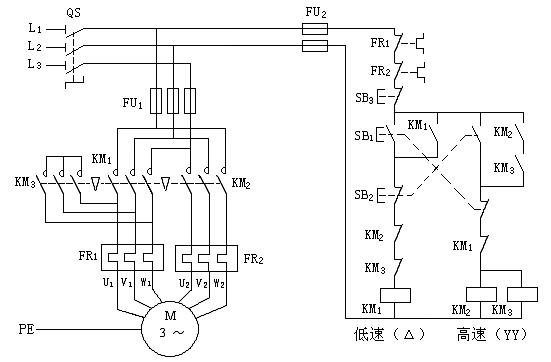

图4，

上图为接触器控制双速电机的运行电路图。SB1是低速电机控制按钮，SB2是控制电机高速运行的按钮，SB3是停止按钮。首先打开QS的电源开关(断路器)。

1.低速启动：按下按钮SB1，SB1常闭触点先断开，KM2与KM3联锁，SB1常开触点闭合，KM1线圈通电，KM1主触点闭合，KM1自锁触点闭合自锁，电机接通低速启动。同时KM1联锁触点断开，KM2和KM3联锁。

2.高速启动：按下按钮SB2，SB2常闭触点断开，常开触点闭合，KM1线圈失电，KM1主触点断开，自锁触点断开，KM1联锁触点闭合，KM2和KM3主触点同时通电，KM2和KM3自锁触点闭合并自锁，而KM2和KM3联锁触点断开，联锁KM1，电机接通。

3.要停止电机，只需按下按钮SB3。

三、双速异步电动机运行故障与排除

双速异步电动机的常见故障有：电动机不能高速或低速运行；电机低速正常运行，高速不能运行，或者电机高速正常运行，低速不能运行。

1、电机不能高速或低速运行。

首先，检查三相电源输入的主电路。检查断路器和保险丝是否正常。

判断电机是否正常。用万用表检查电机绕组有无短路和开路，然后检查电机绝缘是否合格。如果电机有故障，修理电机。

如果电机、断路器、熔断器没有故障，就要检查接触器、热继电器、启动按钮是否正常，看问题出在主电路还是控制电路上。如果发现任何故障，请立即排除。

2.电机低速正常运行，但不能高速运行。

电机低速运转正常，说明电机无故障。问题出现在高速运行的主电路或控制回路中。检查启动按钮SB2、接触器KM2、KM3的线圈和触点是否正常，热继电器FR2、接触器KM1的常闭联锁触点是否正常，发现问题立即解决。

3.电机在高速时正常运行，但在低速时不能运行。

一般主要问题是接触器KM1，或者线圈故障，或者主触头故障。其次，检查启动按钮SB1、接触器KM2和KM3的联锁触点和线路有无故障，发现问题及时处理。
