防爆电机接线盒结构名称是?用什么密封的?
发布时间:2021-12-10 16:17 浏览次数:0

防爆电机接线盒结构都是有一定的密封方式来进行相对应的隔绝,防爆电机接线盒结构的名称主要就是防爆电机基本构成的名称,防爆电机接线盒作为防爆电机的一份子,也具有相应的防爆等级。

1

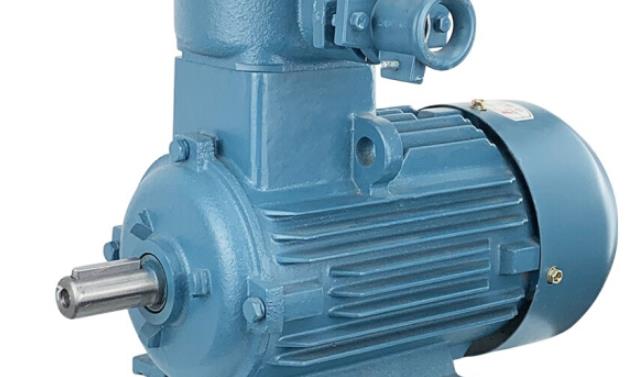

防爆电机接线盒结构名称

1.结构简单、坚固、紧凑、实用,防爆电机测温接线盒的内部部分为端面,高压接线盒和加热器接线盒绝缘套采用塑料整体压铸成型,定铅简单可靠,箱体盖和箱体座采用钢板或铸铁制成,整体可靠耐用。

2.安全,防爆,密封良好。接线盒的电气性能和防爆性能均符合IEC 60079标准和GB 3836国家标准,电缆密封采用GB 3836。1国家标准结构,具有密封面长、电缆密封调整裕度大的特点。高压接线盒采用带密封和夹紧装置的引线结构,提高了密封结构的安全性和寿命。

3.现有测温接线盒的内部空间与接线盒相比略有不足,部分用户选用的电缆较厚,出口不适合选择较厚的电缆。

4.防爆电机接线盒的特点:

(1)打开防爆接线箱盖时,只需松开螺栓1/3,然后顺时针旋转盖子10打开,即可使螺栓不丢失,盖子迅速打开。

(2)铸造铝合金外壳,表面喷涂,外形优雅。防爆防腐系列材料,用于玻璃纤维增强不饱和聚酯树脂成型外壳。或不锈钢焊接成型。

(3)收支线有许多方法和规范,收支线可以特制。

(4)管道或电缆布线。

2

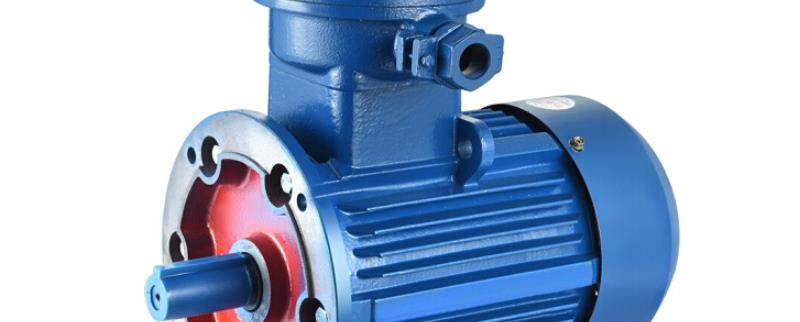

防爆电机接线盒的主要密封方式

1.防爆电机接线盒电缆密封结构是保证连接箱防爆性能的重要组成部分。其主要功能有:一是满足密封要求;二是满足防爆要求。防爆电机接线盒电缆的密封结构有密封环压缩密封、填料密封、橡胶密封等多种形式,但对于高压防爆电机,主要是密封环压缩密封结构。由于该结构更灵活,更适合各种橡胶多芯电力电缆和信号传输电缆的布置和连接。

2.目前,与国外戈兰密封相比,国内戈兰密封的结构比较简单,该结构取消了三次密封,生产加工难度和成本相对降低,安装简单灵活,但也存在密封面长度难以控制、电缆直径选择面狭小等问题,结构简化导致密封效果降低,由于取消了锥形密封,拉链紧固时容易转动。

3.防爆电机接线盒的基本要素

(1)防爆等级;

(2)连接的传感器数目(4条线路,6条线路,8条线路等);

(3)传感器供电电压;

防爆电机接线盒不同的密封方式可以适用于不同类型的防爆电机,一般来说,防爆电机接线盒的防爆登记也是根据防爆电机的机壳的防爆等级是相符合的。选择防爆电机时,防爆等级是主要的参考因素之一。
