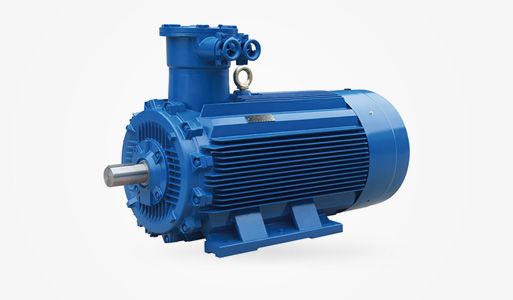

三相交流异步电动机是一种将电能转化为机械能的电力驱动装置。它主要由定子,转子和他们之间的空气间隙组成。定子绕组与三相交流电源相连后,产生旋转磁场,切割转子获得转矩。
三相交流异步电动机因其结构简单、运行可靠、价格低廉、过载能力强、使用、安装和维护方便等优点,被广泛应用于各个领域。
三相交流异步电动机的基本安装形式是带底座和底座的水平安装。
所有类型的电机都可以通过联轴器与被驱动机械连接。电机采用对称侧径向通风系统。冷却空气从两侧端盖的进气口进入,一部分通过电机转子上的风扇或风叶,吹过定子线圈的末端部分。
另一部分穿过转子铁芯中的径向通风槽,然后从框架侧面的出风口逸出。管道通风电机的通风系统同上。电机轴承采用滚动轴承,轴承润滑脂品牌为锂基润滑脂ZL-3。从电机的轴伸端看,电机出线盒在机架的右侧。
JS系列电机可根据用户要求做成双轴伸,任一轴伸都可以用来传递电机的额定功率(滚珠轴承端只能用联轴器驱动)。JR系列电机允许在降低扭矩的情况下长期减速运行。
此时,允许输出功率、扭矩与转速的对应关系应符合表2的规定。
如果电机的负载扭矩(当驱动鼓风机、水泵等时。)以与转速成平方关系的方式减小,允许电机在低转速下长时间运行。
